一、 概況：

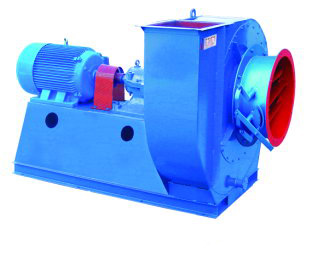

DMZ型煤氣增壓離心鼓風機是根據二段式煤氣爐的發展趨勢，結合單段式煤氣發生爐而開發的新型煤氣排送機，它從根本上解決了長期以來依賴進口風機或用羅茨鼓風機噪音高流量不能調節的狀況。

從投放市場以來的運行證明：該機噪音低、性能曲線平坦、流量調節區域大、效率高、耗能低，特別是風機密封性能可靠性好（氣流密封），深受廣大用戶的好評。

該機可制成順時針或逆時針方向旋轉，出口角度分別為0度、90度、180度三個方向，用戶可根據實際管網分布需要自行選擇。

二、 用途：

本機專門適用于廠礦煤氣站煤氣加壓，高爐、焦?fàn)t、轉爐煤氣加壓，氨氣、沼氣等氣密性嚴謹?shù)臍怏w輸送。

三、結構特征：

該型風機為板焊式整體結構，主要有以下部件組成：

1、葉輪。葉輪是整臺風機的心臟，因此該機的葉型按新的高效風機理論進行優化設計，材料根據不同需要分別選用優質不銹鋼或合金制造，具有較好的抗腐能力和足夠的強度。葉輪成型后，經靜、動平衡校正，精度為G4級（高于國標G6.3級）。

2、機殼。用優質碳素鋼與機座整體焊接而成，保證了整機的剛性，機殼內涂環氧樹脂，以增強抗腐性能；機殼上部設G3/4″蒸汽管接口,下部設G1″排污閥；風機的進出口法蘭采用標準法蘭，以利用戶管道聯接。

3、密封組。本密封主要采用氣流密封，密封內無易損件，結構十分簡單，效果特別可靠，更換方便。

4、電機。本機配套的電機全部采用防爆電機，電機防爆等級為dⅡBT4，防護等級為IP44。

四、安裝：

1、安裝前應詳細清洗與檢查各部件是否因包裝運輸不妥而導致?lián)p壞，如發現損壞，應修整后才能進行安裝。

2、檢查各部分聯接有無松動，若有應即時緊固之。

3、基礎做成后，將鼓風機和電動機裝上，并檢查各部分水平以及鼓風機與電動機軸線是否一致，將蝸殼與轉子各部分之間間隙校正好，然后再灌水泥漿。

4、水泥干燥后，再檢查各部分之水平、軸線及間隙，然后緊固地基螺栓。

5、安裝鼓風機之進出口管道，嚴格防止管道等部件的重量承受在鼓風機上，從而影響鼓風機的安裝質量要求，必要時管道應加裝支撐。

6、清理蝸殼及管道和軸承座等內部。

7、、安裝各傳動部分安全防護設施。

8、各項機件附件電器設備儀表等檢查完畢應首先空轉電動機(不連接鼓風機部分)檢查電動機轉向是否符合鼓風機的要求，以防鼓風機反向傳動機件松脫。

9、儀表應裝在便于管理而且明顯的地位，電氣應裝有信號裝置，防止突然事故停電而使鼓風機損壞。

10、進出口管道應嚴格保證嚴密不漏氣。

五、使用：

1、使用單位應當設法將通入鼓風機中的煤氣預先凈化，否則將會起化學作用，產生腐蝕或煤焦油過多影響正常運轉，甚至造成破壞事故。

2、轉子的平衡性除了動平衡試驗外還取決于本身放置是否平穩，基礎是否牢固，電動機運轉是否平衡以及轉子是否存在不均勻的磨損。

3、機器安裝結束(或長時間停車)，應先用空氣進行試運轉以證實它完全正常再輸送煤氣。

4、運轉前的準備工作。

（1）    檢查機器各部分是否緊固和清潔。

（2）    檢查進出口調節閥是否靈活，各種儀表開關是否正常，安全防護設施是否裝妥。

（3）    進行空氣試車時應保證煤氣管道密閉，只允許將鼓風機部分通向大氣層。

（4）    將鼓風機進出口閥門做如下調整：進口閥門緊閉，出口閥門稍開。

（5）    按鼓風機所用電動機的名牌規格接通電源。

（6）    檢查鼓風機各部分潤滑油是否充足。

5、啟動：

（1）    按照電動機操作守則開動鼓風機。

（2）    漸漸地打開出口閥門和進口閥門到需要程度時注意電動機是否過載，如電動機過載應控制進出口風量，不使超過規定。

（3）    仔細傾聽鼓風機內部是否有不正常的磨擦聲。

（4）    仔細注意機器有無振動或不正常的噪音，如有振動或不正常的噪音應立即停車檢查原因。

（5）    檢查軸承溫升是否正常，一般不超過室內溫度35度~40度，軸承表溫最高不大于65度。

（6）    檢查進出口管道嚴密性和各種儀表使用是否正常。

6、正常使用應注意：

（1）    基礎和機器有無振動(一般在基礎牢固情況下軸承振動不應大于0.05毫米)。

（2）    應保證煤氣焦油及雜質在未進入鼓風機前加以嚴格凈化，以防焦油附著于轉子上從而破壞平衡。

（3）    鼓風機進口應保持正壓操作，以防進氣管道有大氣層空氣吸入產生事故。

（4）    不允許煤氣在鼓風機回流或使煤氣產生意外的碰撞。

（5）    如供氣量嫌多，應調節進出口閥門以保證進口保持正壓。

（6）    保證鼓風機不應有不正常發熱現象。

（7）    應保持機器的整潔以及油箱和濾清器的清潔。

（8）    定時記錄各項運轉情況資料。

7、停車：

（1）    通入蒸汽沖洗焦油。

（2）    清理機器內部焦油及雜質。

（3）    調節各項儀表及進出口閥門達到準備運轉的要求。

8、一般故障及其原因：

（1）　風量不足：管道系統阻力超過鼓風機規定風壓。

（2）　風壓不足：

A　管道系統阻力估計過高，必要時應以調節閥門不使過低；

B　煤氣比重小于額定數據。

（3）     電動機超負荷：

A　風壓過低致使送風量過大；B 煤氣比重大于額定數據。

（4）     振動：

A　主軸變形；　B　基礎不牢固；　C　出口閥門控制過小產生飛動；　D　機器內部有碰擦現象；　E　電動機與鼓風機軸心線不一致。

（5）     軸承溫升過高：

A　潤滑油有雜質；　B　轉子失去平衡；C　鼓風機與聯軸器軸心線不一致；　D　氈圈過緊使軸發熱；　E　潤滑脂加注過多。

9、附注：

當輸送煤氣時由于各使用單位煤氣特性不同，當?shù)厥褂脳l件不同，因此各使用單位應根據本說明書精神對操作守則做必要的調整和增添。

六、維護檢修：

5、制訂定期檢修制度，規定在新機器使用100小時后將潤滑油重新?lián)Q掉，以后每隔半年小修一次，每年大修檢查一次。

6、檢修時電源開關上應做好顯著標志，停止使用。

7、拆修前需沖入蒸汽洗滌并將機器內剩余煤氣去除干凈。

8、檢修時應用煤油清洗各部件進行檢查。

9、檢修完畢進行裝配可參照安裝說明所述各項要求進行檢查。

10、凡備用鼓風機平時不使用時應定期將轉子旋轉120度或80度，以防主軸彎曲變形。

七、訂貨須知：

10、樣本中的壓力是20℃標準狀態下(1.2kg/m³)空氣所測的全壓，請根據所輸送煤氣的比重，溫度進行性能換算。

11、風機的型號、旋轉方向、出風口角度可根據需要在訂貨時注明。

12、其他特殊要求，需另訂技術協議后方可簽定定貨合同。

八、DMZ型煤氣增壓離心鼓風機性能表：
