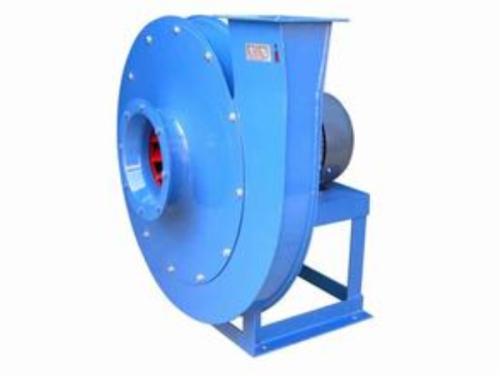

用途
CQ系列風機適用船舶艙室通風換氣，是船舶艙室通風系統中關鍵設備之一，在一定條件下亦可供船舶鍋爐鼓風及工礦企業室內通風之用。
輸送的介質為空氣，含有鹽份的海洋空氣、含有少量酸性氣體以及其它不自燃、不易爆、不含粘性物質之氣體，所含塵土及硬質顆粒物不大于150mgm3，進口溫度不超過45℃。
風機的優點：體積小、結構緊湊、重量輕、外型美觀、耗用功率低、耐腐蝕性強、耐震沖擊、噪聲低。
型式
風機通常制成左旋和右旋兩種型式，從電機一端正視，葉輪順時針方向旋轉者，稱右旋風機，以“右”表示，反之，稱左旋風機，以“左”表示。
風機的出口位置，以機殼的出口角度表示，按不同旋向制成四種不同位置。風機與電機直聯傳動。
風機型號表示方法：
CQ2-J左90°
其中：
|
C表示船用 Q表示葉輪葉片為前向 2表示風機的機號 |
J表示配用交流電動機 左表示風機葉輪旋轉方向 90°表示風機出口角度 |
結構
風機主要由葉輪、機殼、進風口等部分組成。葉輪由前后盤、軸盤、葉片鉚接而成，葉片為前彎形。
機殼：用薄鋼板焊接而成，氣密性好，外形美觀，在機殼下部設有排水塞，以便排除積水及其它污物。機殼固定于電機法蘭之上。
葉輪：采用鋁合金材料，與鋼材的軸盤鉚接成形，且經動靜平衡校正和超速運轉試驗，直接壓裝在電機軸上。
進風口：制成整體結構，裝于機殼入口一側。
性能換算
一、本系列風機性能參數不是按相似原理設計的，表1性能參數從船舶的實際需要而定。
二、表1中的性能參數是按標準進氣狀態設計的，所謂標準狀態即：
進口氣體溫度 t=20℃
大氣壓力 P=10332Pa
相對濕度 X=50%
氣體比重 ρ=1.2kg/m3
當實際進氣狀態與標準進氣狀態不符時，性能按下列公式換算。
全壓：H=H0·
流量：Q=Q
軸功率：N=N0·
式中：
H0表中查出的全壓，單位Pa
H實際進氣狀態下，風機所產生的全壓，單位Pa
Q0表中查出的流量，單位m3/h
Q實際進氣狀態下，風機所產生的流量，單位m3/h
N0表中查出的軸功率，單位KW
N實際進氣狀態下，風機所需的功率，單位KW
t輸送氣體的溫度，單位℃
B使用地方的大氣壓力，
單位Pa
風機所需功率：W=N·K
式中K為電機容量儲備系數，K=1.3～1.5電動機容量小選用偏大數值。電動機選用功率一般不得低于所需功率。
使用維護
一、安裝前應詳細檢查風機各部是否因裝卸、運輸、磕碰而損壞，若有，待修理后方可進行安裝。
二、安裝風機時，輸所管道負荷不應加在機殼上，以免機殼產生變形。風機安裝后，用手撥動葉輪，不允許有過緊或刮蹭現象，并檢查電機地腳螺栓是否擰緊，確認機殼及內部不得有螺栓、墊圈、手套、棉絲等雜物。
三、電機所采用的功率指風機在額定工況下軸功率加電機儲備功率，并非出口全開時所需的功率。如風機的進口或出口不接適當長度的管路或未加外界阻力而進行運轉時，則電動機有因過載被燒毀之險。為安全起見，應在風機的出口或進口加裝閥門，起動電機之前將其關閉，起動后再將閥門慢慢開啟，直至正常工況為止，并隨時監測電流數值，不得超標。
四、風機根據要求，選配交流電機需配磁力啟動器啟動。
五、在運行中若發現異振、異噪、異味等反?，F(xiàn)象時，應立即停車檢查，并排除之。
六、應定期清理風機及管道內部的污垢和積水，以防生銹。
單機成套供應范圍
離心通風機一臺 電動機一臺
訂貨須知
訂貨時用戶應提供下列項目：
1、風機的型號、機號；
2、風機的流量與壓力；
3、風機的旋向與出口角度；
4、風機所配用電機型號、功率及其接線盒位置；
5、如需增購備件及有關電機啟動設備，請另聯系。
性能表
|
機號 |
流量 m3/h |
全壓 Pa |
空氣效率 % |
軸功率 KW |
轉速 r/min |
電動機 |
|
|
型號 |
功率 KW |
||||||
|
CQ1- |
400 |
294 |
46 |
0.07 |
2900 |
Y801-2 |
0.75 |
|
CQ2- |
500 |
588 |
64 |
0.15 |
2900 |
Y801-2 |
0.75 |
|
CQ3- |
800 |
588 |
62 |
0.24 |
2900 |
Y801-2 |
0.75 |
|
CQ4- |
1800 |
588 |
56 |
0.53 |
2900 |
Y801-2 |
0.75 |
性能表
|
機號 |
流量 m3/h |
全壓 Pa |
空氣效率 % |
軸功率 KW |
轉速 r/min |
電動機 |
|
|
型號 |
功率 KW |
||||||
|
CQ5- |
2500 |
588 |
65 |
0.68 |
1450 |
Y90S-4 |
1.1 |
|
CQ6- |
3500 |
588 |
60 |
0.96 |
1450 |
Y90L-4 |
1.5 |
|
CQ7- |
6000 |
588 |
60 |
1.64 |
1450 |
Y100L1-4 |
2.2 |
|
CQ8- |
8000 |
588 |
62 |
2.18 |
960 |
Y132S-6 |
3 |
|
CQ9- |
10000 |
588 |
62 |
2.65 |
960 |
Y132M1-6 |
4 |
|
CQ10- |
900 |
1176 |
64 |
0.54 |
2900 |
Y801-2 |
0.75 |
|
CQ11- |
1500 |
1176 |
65 |
0.76 |
2900 |
Y802-2 |
1.1 |
|
CQ12- |
2200 |
1176 |
70 |
0.96 |
2900 |
Y90S-2 |
1.5 |
|
CQ13- |
2800 |
1176 |
60 |
1.53 |
2900 |
Y90L-2 |
2.2 |
|
CQ14- |
5000 |
1176 |
60 |
2.72 |
1450 |
Y112M-4 |
4 |
|
CQ15- |
7500 |
1176 |
65 |
3.78 |
1450 |
Y132S-4 |
5.5 |
|
CQ16- |
9000 |
1176 |
65 |
4.60 |
1450 |
Y132S-4 |
5.5 |
性能表
|
機號 |
流量 m3/h |
全壓 Pa |
空氣效率 % |
軸功率 KW |
轉速 r/min |
電動機 |
|
|
型號 |
功率 KW |
||||||
|
CQ17- |
12000 |
1176 |
65 |
6.04 |
1450 |
Y132M-4 |
7.5 |
|
CQ18- |
600 |
1960 |
60 |
0.55 |
2900 |
Y801-2 |
0.75 |
|
CQ19- |
2000 |
1960 |
64 |
1.82 |
2900 |
Y90L-2 |
2.2 |
|
CQ20- |
3500 |
1960 |
60 |
3.18 |
2900 |
Y112M-2 |
4 |
|
CQ21- |
5000 |
1960 |
60 |
4.52 |
2900 |
Y132S1-2 |
5.5 |
|
CQ22- |
9000 |
1960 |
70 |
9.00 |
1450 |
Y160M-4 |
11 |
|
CQ23- |
800 |
4410 |
62 |
1.58 |
2900 |
Y90L-2 |
2.2 |
|
CQ24- |
1000 |
1960 |
65 |
0.85 |
2900 |
Y802-2 |
1.1 |
|
CQ25- |
12000 |
2450 |
61 |
13.4 |
2900 |
Y160L-2 |
18.5 |
|
CQ26 |
1500 |
3920 |
68 |
24 |
2900 |
Y200L1-2 |
30 |
