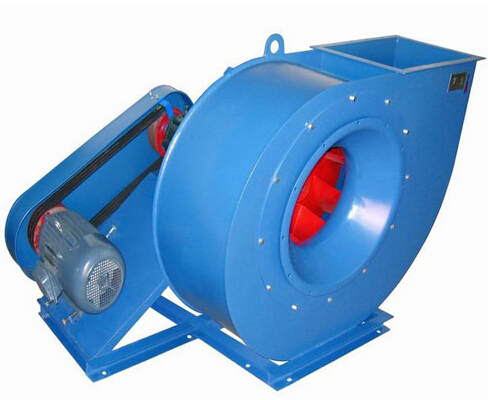

9-27高壓離心通風機
概述
9-27-12型離心通風機為一般鍛冶爐及高壓強制通風之用，適用于輸送空氣及無腐蝕性不自燃的，不含粘性物質之氣體，輸送氣體的溫度不得超過50℃，氣體中所含塵土及硬質細顆粒物不大于150毫克/立方米。
9-27-12型系屬高壓離心通風機，全壓3432～16573Pa，風量620～83100立方米/時，該風機設計成如下八個機號：
№4、5、6、7、8、10、12、14。
該風機的特點是主軸轉速較高，為減少機體振動，軸承箱座皆較低且與水泥地基座直接接觸。本風機傳動方式為：№4～6采用A式無軸承箱裝置，以電動機直聯傳動；№7、8、10采用D式懸臂支撐裝置，以滾動軸承支承，與電動機用彈性聯軸器聯接；№12以上采用F式雙支承裝置，以滾動軸承支承，與電動機用彈性聯軸器聯接。
本風機由于葉輪旋轉方向的不同，分為右旋與左旋轉兩種，從電動機一端正視，葉輪按順時針方向旋轉者稱為右旋風機，以“右”表示；按逆時針方向旋轉者稱為左旋風機，以“左”表示(外形圖中均表示右旋)。
進風口固定于機殼一側，出風口位置設計成：0度、45度、90度、135度、180度、225度六種。
9-27-12型風機葉片數皆為12片，屬前向彎曲葉型，葉片出口角為30度，葉輪最高圓周速度不超過120米/秒。
9-27-12型葉輪寬度比8-18-12型大，故9-27-12型的流量較大；該型風機全部用普通碳鋼制成，葉輪經過靜、動平衡校正，運轉平穩。
安裝試車
該型離心通風機為了避免噪音及占用建筑面積過大，可裝在主廠房以外地區，但必須安裝在室內，以防電動機受潮。
基礎尺寸的確定：
1、基礎應比機器底座加寬200～250毫米。
2、基礎宜高出地平面150～200毫米，基礎全部的厚度，隨土壤的性質及其凍結深度而定?；A(chǔ)的砌體應建立在堅硬土壤上，其深度通常不低于0.5米。
3、基礎突出地面以上的部分必須敷以水泥及土狀紅鉛的漿液，以免混凝土遭遭受潤滑油材料的破壞。
4、風機放置在基礎上后必須用水平尺寸校正，座下允許加墊片，必但須墊得結實，防止底座與基礎有不接觸現象。
5、安裝進出風管與風機聯接時，應先緊固風機地腳螺栓，再緊進出風管螺栓，同時要防止風管的重量加載于風機上，使風機外殼變形，造成碰擦。
6、電動機與傳動軸同心度允差為0.1毫米。
安裝風機時四周須留出寬裕位置，以便日后檢修，其寬度不宜小于1.5米。
檢查：
重點檢查以上各部分安裝的正確性及聯接部分是否牢固：
1、軸承部分潤滑油是否加好(以軸承殼之2/3為最適合)。
2、葉輪與進口處應用手慢慢盤動，檢查是否有摩擦(如有摩擦應檢查改正)。
3、各通風管道及機體內部是否遺留有工具、手套、螺絲等雜物。
4、防護罩是否已裝好。
5、進出風調節風門是否靈活。(調節風門由用戶自制)
試車：
1、將進風調節門關閉，出風調節門稍開。
2、按照電機標牌規定接上電源。
3、先檢查電動機之轉向與風機之轉向是否相符，然后再接聯軸器螺栓及防護罩，以免轉向不符，致使風機軸上螺帽松脫影響通風機正常使用。
4、電動機電源應安上電壓電流表，以隨時獲悉電動機之負荷，以免過載。如有電動機過載應調節進出風管調節風門，調節到額定負荷，以免造成事故。
5、檢查軸承溫度是否正常，溫升一般不同于40℃(指高于自然空氣之溫度)。
6、檢查通風機在中有否不正常聲音，如有金屬相擦聲即停車檢查。
7、通風機初期試車24小時停車檢查各部，如無異樣方能正式運轉。
風機的故障及原因
1、振動大。一般是平衡不好或平衡已破壞，應校動平衡(出廠時已經動靜平衡校正)，或者是進出風調節風門全封閉造成振動，因此應將出風口稍開。
2、風量不定，一般是實際使用之風壓高于規格點，可用進風口調節風門來調節。
3、主軸變形。可能是主軸磨損，亦可能葉輪在轉動時受到強烈振動而影響，應將軸承拆查，再把主軸校正。
使用操作說明
起動：
1、起動前再進行一次檢查各部螺栓是否擰緊，雜物有否落入。
2、進出風管調節風門是否恢復到前樣(即進風閥門全閉，出風閥門稍開)。
3、軸承潤滑油是否加好。
性能的調整：
1、漸漸地把進風調節風門全開，把出風調節風門調節到需要程度。
2、調節風量時要注意電動機的負荷。
維護檢查修理
維護：
1、經常注意軸承內部潤滑油情況。
2、管道應裝風壓測定計。
3、介質溫度不應超過50℃并無腐蝕性和粘性物質。
4、通風機輸送介質所含硬質顆粒物不應超過150毫克/立方米。
5、各測定電器應加裝指示燈和防護罩。
檢查修理。每次檢查必須逐項進行，須先外部檢查，后內部，但原則上新機器使用500小時后加換新潤滑油，1000小時檢查一次，一年大修一次，在外部修理時應隨時注意各部分之清潔，葉輪必須經常保持干凈，因?yàn)椴磺鍧崟?huì)造成轉子不平衡，影響使用壽命。檢查葉輪可先用硬刷清除灰塵，然后再細細查看是否異樣(即鉚釘脫落葉片裂開等)，軸承拆開檢查是否磨損和毀壞，主軸是否彎曲，葉輪和軸承拆卸后應用煤油清洗后更換潤滑油。
1、外殼之密封墊料有否失去作用。
2、外殼上螺栓是否裂爛損壞現象，并加以調換。
離心通風機性能表說明
表中每一轉速的性能是指最高效率點90%范圍內的性能，按風量等分為八個性能點，訂貨時須按此八個性能標注。
表中性能指溫度20℃、大氣壓力為760毫米水銀柱、氣體比重1.2公斤/立方米條件下性能。
若介質不同，表中性能按下列公式換算。
風量Q=Q0
風壓H=H0×r/1.2=H0×B/760×(Pa)
軸功率N=N0×r/1.2=N0×B/760×
(KW)
Q0、H0、N0指性能表中所列之?dāng)?shù)值。
r所輸送氣體介質單位體積重量(公斤/立方米)
B使用地區大氣壓(毫米水銀柱)
t輸送氣體溫度(℃)
所需功率=
(KW)
η風機全壓效率
0.98風機機械效率
1.15電動機容量?jī)?chǔ)備系數
9-27-12性能表
|
機號 № |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 系數
|
全壓 Pa |
流量系數
|
風量 m3/h |
全壓 效率 % |
軸功率 KW |
理論 功率 KW |
附加 功率 KW |
所需 功率 KW |
電機 |
底腳墊 板部4 套編號 |
|
|
型號 |
功率 KW |
||||||||||||||
|
4 |
A |
2900 |
1 |
0.86 |
3805 |
0.054 |
1485 |
59 |
2.66 |
2.66 |
20 |
3.19 |
Y112M-2 |
4 |
|
|
2 |
0.89 |
3942 |
0.065 |
1790 |
63 |
3.19 |
3.19 |
20 |
3.83 |
||||||
|
3 |
0.9 |
3981 |
0.077 |
2120 |
65 |
3.61 |
3.61 |
20 |
4.33 |
Y132S1-2 |
5.5 |
||||
|
4 |
0.9 |
3981 |
0.09 |
2480 |
65.5 |
4.16 |
4.16 |
20 |
4.99 |
||||||
|
5 |
0.89 |
3942 |
0.1025 |
2820 |
65 |
4.75 |
4.75 |
20 |
5.7 |
Y132S2-2 |
7.5 |
||||
|
6 |
0.87 |
3854 |
0.116 |
3200 |
63.5 |
5.4 |
5.4 |
15 |
6.21 |
||||||
|
7 |
0.84 |
3727 |
0.13 |
3580 |
61.5 |
6.05 |
6.05 |
15 |
6.96 |
||||||
|
8 |
0.82 |
3628 |
0.141 |
3880 |
59 |
6.64 |
6.64 |
15 |
7.64 |
||||||
|
5 |
A |
2900 |
1 |
0.86 |
5943 |
0.054 |
2900 |
59 |
8.13 |
8.13 |
15 |
9.35 |
Y160M1-2 |
11 |
|
|
2 |
0.89 |
6159 |
0.065 |
3490 |
63 |
9.45 |
9.45 |
15 |
10.88 |
||||||
|
3 |
0.9 |
6227 |
0.077 |
4140 |
65 |
11 |
11 |
15 |
12.65 |
Y160M2-2 |
15 |
||||
|
4 |
0.9 |
6227 |
0.09 |
4830 |
65.5 |
12.7 |
12.7 |
15 |
14.60 |
||||||
|
5 |
0.89 |
6159 |
0.1025 |
5500 |
65 |
14.5 |
14.5 |
15 |
16.68 |
Y160L-2 |
18.5 |
||||
|
6 |
0.87 |
6031 |
0.116 |
6220 |
63.5 |
16.4 |
16.4 |
15 |
18.28 |
||||||
|
7 |
0.84 |
5835 |
0.13 |
6980 |
61.5 |
18.4 |
18.4 |
15 |
21.18 |
Y180M-2 |
22 |
||||
|
8 |
0.82 |
5688 |
0.141 |
7560 |
59 |
20 |
20 |
15 |
23 |
||||||
|
6 |
A |
2900 |
1 |
0.86 |
8581 |
0.054 |
5010 |
59 |
20.3 |
20.3 |
15 |
23.35 |
Y200L1-2 |
30 |
|
|
2 |
0.89 |
8875 |
0.065 |
6050 |
63 |
23.6 |
23.6 |
15 |
27.15 |
||||||
|
3 |
0.9 |
8973 |
0.077 |
7150 |
65 |
27.4 |
27.4 |
15 |
31.55 |
Y200L2-2 |
37 |
||||
|
4 |
0.9 |
8973 |
0.09 |
8350 |
65.5 |
31.6 |
31.6 |
15 |
36.30 |
||||||
|
5 |
0.89 |
8875 |
0.1025 |
9550 |
65 |
36.2 |
36.2 |
15 |
