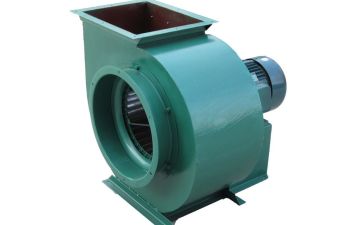

                                                         10-16型高壓離心通風機

1、用途

10-16型高壓離心通風機專用于年產20000t硫酸爐底通風及一般鍛冶爐及高壓強制通風，并廣泛用于物料輸送?？蛇m用于輸送空氣及無腐蝕性、不自燃、不含粘性物質的氣體。輸送介質的溫度，一般不超過80℃。介質中所含的塵土及硬質顆粒不大于150mg/m3。

2、形式

1)該風機為單吸入。機號有№6.8、7.1、7.4、8.1四個機號。

2)該風機又可制成順時針旋轉或逆時針旋轉兩種型式：從電動機一端正視，如葉輪按順時針?lè)较蛐D(zhuǎn)稱順時針旋轉風機，以“順”表示；按逆時針?lè)较蛐D(zhuǎn)，稱逆時針旋轉風機，以“逆”表示。

3)風機的出口位置以機殼的出口角度表示，“順”“逆”均可制成0度、90度和180度，共三種角度。

4)風機的傳動方式為D式，并制成整體結構，安裝方便。

3、結構特點

風機由葉輪、機殼、進風口、傳動組、整體支架等組成。

1)葉輪上有長短葉片各14片，均屬前向彎曲葉型。葉輪成形后經靜、動平衡校正，因此運轉平穩可靠。

2)機殼用普通鋼板焊接成形蝸形整體。

3)進風口做成收斂式流線形的整體結構，用螺栓與前蓋板固定。

4)傳動組由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成。軸承箱為整體結構，采用滾動軸承、滾動軸承用機械油潤滑。

5)整體支架用普通鋼板及型鋼焊接而成。

4、性能與選擇

1)設計和使用單位根據所選用之流量和全壓從性能表中確定其機號及所需功率選用電動機。亦可選用其他型號電動機，但轉速和功率要相當，并在訂貨時注明。

性能與選用件表

機號

轉速

/(r/min)

流量

/(m3/h)

全壓

/Pa

所需功率

/KW

電動機

聯軸器

型號

功率/KW

6.8

2960

3180

11650

18.58

Y200L1-2

30

Q5Y

4160

12140

23.42

5140

12390

28.59

6110

12350

34.21

Y200L2-2

37

7100

12000

40.25

Y225M-2

45

(8070)

(11400)

(46.14)





7.1

2960

3620

12700

23.06

Y200L1-2

30

Q5Y

4740

13240

29.1

5850

13510

35.48

Y200L2-2

37

6960

13460

42.47

Y225M-2

45

8080

13080

49.93

Y250M-2

55

Q5Y

(9190)

(12430)

(57.29)







7.4

2960

4100

13800

28.37

Y200L2-2

37

Q5Y

5370

14380

35.81

6620

14680

43.63

Y225M-2

45

7880

14620

52.23

Y250M-2

55

Q5Y

9150

14210

61.42

Y280S-2

75

Q5Y

10400

13500

70.41

8.1

2960

4750

16530

39.38

Y250M-2

55

Q5Y

6220

17230

49.69

7670

17580

60.54

Y280S-2

75

Q5Y

9130

17520

72.52

10600

17020

85.23

Y280M-2

90

(12050)

(16180)

(97.77)





注：1、風機性能按不配調節門考核。

2、打括號者一般不選用。

2)性能表中每一轉速的性能是按流量等分為6個性能點，訂貨時以性能表為準。

3)風機出廠的合格品性能符合國家有關規定。

4)性能表中所提供的參數按氣體溫度t=20℃，大氣壓力Pa=101300Pa，氣體密度ρ=1.2kg/m3時的標準狀態空氣介質計算。

5)如風機使用條件不是標準狀態時，性能應按有關公式換算。

5、訂貨須知

訂貨時須注明風機的機號、轉速、風量、壓力、出風口角度及旋轉方向，以及電動機型號規格。
