用途
35t/h循環流化床鍋爐專用風機系列產品具有效率高（85%）節能（系統匹配性好），噪聲低、運轉平穩，調節性能好，可滿足鍋爐從低負荷到超負荷10%運行等特點，是35t/h循環流化床鍋爐理想的節能型系列風機產品。風機的葉輪全部采用單板葉片、解決了老式鍋爐風機空心葉片易磨穿，進灰而失去平衡的缺點。
值得注意的是，引風機入口前應加裝適宜的除塵裝置，以降低進入風機的煙氣含塵量，減少對風機的磨損，提高風機的使用壽命。
本系列風機均可制成左旋和右旋兩種形式。
風機的出風口位置以機殼的出風口角度表示。
結構
風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。
葉輪：由數片葉片焊接于錐弧形輪蓋與平板形輪盤中間，葉輪均經過靜、動平衡校正和超速運轉實驗，運轉平穩可靠。
機殼：采用優質鋼板焊接而成的蝸形體。
進風口：為收斂流線形的整體結構，用螺栓固定在風機入口側。
調節門：用來調節風量大小的裝置，從而使風量、風壓調節到鍋爐運行最佳狀態。
傳動部分：風機的傳動方式為D式，由電動機與風機連接均采用彈性聯軸器直聯傳動。由主軸、軸承箱、聯軸器等組成。
性能與選擇
風機的性能以風機的流量、全壓、主軸轉速、軸功率和效率參數表示。訂貨時以性能表為準，如風機使用條件與上述不符時，性能按下列公式進行換算：
Q0＝Q（m3/h）P0＝P（
）2
（Pa）
Pin0=Pin()3
(KW) ηin＝ηin
式中：
n—轉速（r/min）ηin—內效率，有注腳0為指定狀態，無注腳0為使用狀態。
安裝調試和操作
在安裝首先應準備好安裝所需的材料及工具，并對風機各部機件進行檢查，對葉輪、主軸和軸承等更應仔細檢查，如發現損傷，應該修好，然后用煤油清洗軸承箱內部。
在安裝操作過程中必須注意下列幾點：
1、在一些結合面上，為防止生銹，減少拆卸困難，應涂上潤滑脂或機油。
2、在上接合面的螺栓時，如有定位銷釘，應先上好銷釘，再擰緊螺栓。
3、檢查機殼內及其它殼體內部，不應有掉入和遺留的工具或雜物。
（一）安裝要求
1、按圖紙所示的位置與尺寸安裝，為得到高效率，特別要保證進風口與葉輪的間隙尺寸。
2、保證主軸的水平位置，并測量主軸與電機軸的同心度及聯軸器兩端的不平行度。
3、安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。
4、風機安裝后，撥動轉子，檢查是否有過緊與固定部分刮蹭現象。
5、安裝風機進口與出口管道時，重量不應加在機殼上。
6、全部安裝后，經部檢合格，方可試運轉。
（二）風機的試運轉
1、風機的試運轉應在無載荷（關閉進氣管道內閘門或調節門）情況下進行。
2、如運轉情況良好，再轉入滿載荷（規定全壓和流量）運轉。
3、滿載荷運轉，對新安裝風機不少于2小時，對修理后的風機不少于半小時。
（三）風機的操作
1、風機啟動前，應做下列準備工作：
eq \o\ac(○,1)1關閉調節門。
eq \o\ac(○,2)2檢查風機各部的間隙尺寸，轉動部分與固定部分有無刮蹭現象。
eq \o\ac(○,3)3聯軸器應加保護罩。
eq \o\ac(○,4)4查軸承的油位是否在最高與最低油位之間。
eq \o\ac(○,5)5查葉輪旋向與標牌是否一致，各部接線、儀表是否顯示正常，有無漏水、漏電、漏油現象和異味、異響、異震，松動等異?，F(xiàn)象，如有應排除之。
2、風機啟動后，逐漸開大調節門，直達正常工況。運轉過程中，軸承溫升不得超過周圍環境40℃。軸承部位的均方根振動速度值不得大于6.3mm/s。
3、下列情況下，必須緊急停車：
eq \o\ac(○,1)1發覺風機有劇烈的噪聲；
eq \o\ac(○,2)2軸承的溫度劇烈上升；
eq \o\ac(○,3)3風機發生劇烈振動和撞擊。
維護
（一）風機維護工作制度
1、風機必須專人使用，專人維修。
2、風機不許帶病運行。
3、定期清除風機內部積灰，特別是葉輪上的積灰、污垢等雜質，以防止生銹和失衡。
4、風機維修必須強調首先斷電停車。
（二）風機正常運轉中的注意事項
1、如發現流量過大，或短時間內需要較少的流量時，可利用調節門進行調節。
2、對溫度計及油標的靈敏性應定期檢查。
3、除每次拆修后應更換潤滑油外，正常情況下3—6月更換一次潤滑油。
(三)風機的主要故障及原因
1、軸承箱劇烈振動
eq \o\ac(○,1)1風機軸與電機軸不同心，聯軸器裝歪；
eq \o\ac(○,2)2機殼或進風口與葉輪摩擦；
eq \o\ac(○,3)3基礎的剛度不夠或不牢固；
eq \o\ac(○,4)4葉輪鉚釘松動或葉輪變形；
eq \o\ac(○,5)5葉輪軸盤與軸松動，或聯軸器螺栓松動；
eq \o\ac(○,6)6機殼支架，軸承箱與支架、軸承箱蓋與座等聯接螺栓松動；
eq \o\ac(○,7)7風機進出氣管安裝不良；
eq \o\ac(○,8)8轉子不平衡；
eq \o\ac(○,9)9引風機葉片磨損。
2、軸承溫升過高
eq \o\ac(○,1)1軸承箱劇烈振動；
eq \o\ac(○,2)2潤滑油脂質量不良、變質、含有過多灰塵、粘砂、污垢等雜質；
eq \o\ac(○,3)3軸承箱蓋、座聯接螺栓緊力過大或過??；
eq \o\ac(○,4)4軸與滾動軸承安裝歪斜，前后二軸承不同心；
eq \o\ac(○,5)5滾動軸承損壞。
3、電機電流過大或溫升過高
eq \o\ac(○,1)1開車時進氣管道閘門或節流閥未關嚴；
eq \o\ac(○,2)2流量超過規定值；
eq \o\ac(○,3)3風機輸送氣體的密度過大或有粘性物質；
eq \o\ac(○,4)4電機輸入電壓過低或電源單相斷電；
eq \o\ac(○,5)5聯軸器聯接不正，皮圈過緊或間隙不勻；
eq \o\ac(○,6)6受軸承箱劇烈振動的影響。
（四）安裝和修理時最好與廠家聯系。
訂貨須知
訂貨時須書面注明風機的機號、轉速、風量、風壓、出風口角度、旋轉方向，以及電動機型號規格。
YX35-1A №13D鍋爐引風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
聯軸器 |
備注 |
|||
|
型號 |
功率 KW |
代號 |
軸孔規格mm |
||||||||||
|
ST0103 |
風機軸 |
電機軸 |
|||||||||||
|
13D |
1490 |
1 2 3 4 5 6 7 8 |
5136 5074 5013 4890 4704 4411 3995 3563 |
54957 62805 70654 78502 86368 94217 102065 109914 |
77.8 81.1 83.5 85.0 84.9 83.3 79.8 74.8 |
100.78 109.15 117.83 125.45 132.93 138.59 141.93 145.43 |
133.69 144.79 156.31 166.41 176.34 183.81 188.27 192.92 |
Y315M2-4 (IP44)
|
160 |
290-95×80 |
95 |
80 |
380V |
|
Y315L-4 (IP44)
|
185 |
||||||||||||
|
Y315L2-4 (IP44) |
200 |
||||||||||||
注：進氣狀態P＝101325Pa溫度t=150℃ 氣體密度ρ＝0.83kg/m3b=1.08b2
YX35-1B№13D鍋爐引風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
聯軸器（一套） |
備注 |
|||
|
型號 |
功率 KW |
代號 |
軸孔規格mm |
||||||||||
|
ST0103 |
風機軸 |
電機軸 |
|||||||||||
|
13D |
1490 |
1 2 3 4 5 6 7 8 |
5116 5053 4992 4870 4685 4394 3979 3927 |
47833 54664 61495 68326 75172 82004 88835 95666 |
77.8 81.1 83.5 85.0 84.9 83.3 79.8 74.8 |
87.36 94.61 102.12 108.74 115.23 120.16 123.04 139.51 |
115.89 125.50 135.47 144.25 152.86 159.40 163.22 185.06 |
Y315M1-4 (IP44) |
132 |
290-95×80 |
95 |
80 |
380V |
|
Y315M2-4 (IP44) |
160 |
||||||||||||
|
Y315L-4 (IP44) |
185 |
||||||||||||
注：進氣狀態P＝101325Pa溫度t=150℃ 氣體密度ρ＝0.83kg/m3b=0.94b2
YX35-1C№13D鍋爐引風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
聯軸器 |
備注 |
|||
|
型號 |
功率 KW |
代號 |
軸孔規格mm |
||||||||||
|
ST0103 |
風機軸 |
電機軸 |
|||||||||||
|
13D |
1490 |
1 2 3 4 5 6 7 8 |
5015 4955 4894 4775 4594 4307 3901 3479 |
58580 66945 75312 83678 92063 100429 108794 117160 |
77.8 81.1 83.5 85.0 84.9 83.3 79.8 74.8 |
104.9 113.6 122.6 130.6 138.4 144.2 147.7 151.4 |
139.2 150.7 162.6 173.2 183.6 191.3 195.9 200.8 |
Y315M2-4 (IP44)
|
160 |
290-95×80 |
95 |
80 |
380V |
|
Y315L-4 (IP44)
|
185 |
||||||||||||
|
Y315L2-4 (IP44) |
200 |
||||||||||||
注：進氣狀態P＝101325Pa溫度t=150℃ 氣體密度ρ＝0.83kg/m3b=1.13b2
YX35-1№14D鍋爐引風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
聯軸器（一套） |
備注 |
|||
|
型號 |
功率 KW |
代號 |
軸孔規格mm |
||||||||||
|
ST0103 |
風機軸 |
電機軸 |
|||||||||||
|
14D |
1480 |
1 2 3 4 5 6 7
8 |
5854 5782 5712 5572 5361 5028 4553
4493 |
63129 72144 81160 90175 99211 108227 117242
126258 |
77.8 81.1 83.5 85.0 84.9 83.3 79.8
74.8 |
131.9 142.9 154.2 164.2 174.0 181.5 185.8
210.7 |
175.0 189.6 204.6 217.8 230.8 240.8 246.5
279.5 |
Y315L2-4 (IP44)
|
200 |
290-95×80 |
95 |
80 |
380V |
|
Y355-4 (IP23)
|
250 |
350-95×100 |
95 |
100 |
6000V |
||||||||
|
Y355-4 (IP23) |
280 |
||||||||||||
注：進氣狀態P＝101325Pa溫度t=150℃ 氣體密度ρ＝0.83kg/m3
YX35-1A№14D鍋爐引風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
聯軸器（一套） |
備注 |
|
|||
|
型號 |
功率 KW |
代號 |
軸孔規格mm |
|
||||||||||
|
ST0103 |
風機軸 |
電機軸 |
|
|||||||||||
|
14D |
1480 |
1 2 3 4 5 6 7 8 |
5854 5782 5712 5572 5361 5028 4553 4493 |
58079 66373 74667 82961 91274 99568 107863 116157 |
77.8 81.1 83.5 85.0 84.9 83.3 79.8 74.8 |
121.4 131.4 141.9 15.1 161.1 166.9 170.9 193.8 |
161.0 174.3 188.2 200.4 213.7 221.4 226.7 257.1 |
Y315L2-4 (IP44) |
200 |
290-95×80 |
95 |
80 |
380V |
|
|
Y355-4 (IP23) |
220 |
350-95×100 |
100 |
6000V |
||||||||||
|
Y355-4 (IP23) |
250 |
|||||||||||||
注：進氣狀態P＝101325Pa溫度t=150℃ 氣體密度ρ＝0.83kg/m3b=0.92b2
YX35-1A№16D鍋爐引風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
聯軸器 |
備注 |
|||
|
型號 |
功率 KW |
代號 |
軸孔規格mm |
||||||||||
|
ST0103 |
風機軸 |
電機軸 |
|||||||||||
|
16D |
980 |
1 2 3 4 5 6 7 8 |
3350 3307 3273 3196 3068 2870 2613 2322 |
68636 78450 88243 98057 107851 117665 127478 137272 |
74.5 77.8 80.2 81.7 81.6 80.0 76.5 71.5 |
85.7 92.6 100.0 106.6 112.6 117.3 121.0 123.8 |
113.7 122.9 132.7 141.3 149.4 155.6 160.5 164.3 |
Y315M3-6 (IP44) |
132 |
290-95×80 |
95 |
80 |
380V |
|
Y355M1-6 (IP44) |
160 |
290-95×95 |
95 |
||||||||||
注：進氣狀態P＝101325Pa溫度t=150℃ 氣體密度ρ＝0.83kg/m3b=1.1b2
GX35-4A№7C離心通風機性能表（二次風機）
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
滑軌 高度 |
滑軌 代號 |
三角 皮帶 |
皮帶輪代號 |
||
|
型號 |
功率 KW |
主軸 |
電機 |
|||||||||||
|
7C |
2600 |
1 2 3 4 5 6 7 8 |
6158 6101 5997 5948 5739 5482 5000 4502 |
12780 14378 15975 17573 19315 20912 22511 24107 |
75.4 79 81.4 83.6 85 83.4 80.6 75.4 |
29.0 30.9 32.7 34.7 36.2 38.2 38.8 40.0 |
35.1 37.4 39.6 42.0 43.8 46.2 47.0 48.4 |
Y225M-2 （IP44） |
45 |
70 |
7×64×5 |
C-1800 |
65-C6-260 |
55-C6-232 |
|
Y250M-2 （IP44） |
55 |
|||||||||||||
注：進氣狀態P＝101325Pa溫度t=20℃ 氣體密度ρ＝1.2kg/m3b=1.1b2
YX50-5A№18.5D離心通風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
聯軸器 |
備注 |
|||
|
型號 |
功率 KW |
代號 |
軸孔規格mm |
||||||||||
|
ST0103 |
風機軸 |
電機軸 |
|||||||||||
|
18.5D |
980 |
1 2 3 4 5 6 7 8 |
5348 5333 5281 5225 5131 5000 4812 4307 |
84327 94868 105410 115950 126492 137033 147562 168567 |
82.1 84.0 85.4 86.2 86.5 85.9 84.7 81.8 |
152.5 167 181 195.2 208.4 221.6 232.8 246.5 |
198 217 235.4 250 271 288 302 321 |
Y355-6 (IP23) |
250 |
410-130×100 |
130 |
100 |
6000V |
|
Y400-6 (IP23) |
315 |
410-130×110 |
110 |
||||||||||
注：進氣狀態P＝101325Pa溫度t=150℃ 氣體密度ρ＝0.83kg/m3b=1.02b2
GX35-1A№12.5D離心通風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
聯軸器（一套） |
備注 |
|||
|
型號 |
功率 KW |
代號 |
軸孔規格mm |
||||||||||
|
ST0103 |
風機軸 |
電機軸 |
|||||||||||
|
12.5D |
1450 |
1 2 3 4 5 6
7 |
9228 9385 9336 9120 8855 8532
8208 |
13207 16289 19370 22452 25533 28615
31696 |
76.5 80.0 81.5 81.0 78.5 74.6
70.0 |
44.3 53.1 61.6 70.2 80.0 90.9
103.2 |
51.9 62.3 72.3 82.4 93.9 106.7
121.2 |
Y280S-4 (IP44) |
75 |
290-85×75 |
85 |
75 |
380V |
|
Y315S-4 (IP44)
|
110 |
290-85×80 |
80 |
||||||||||
|
Y315M1-4 (IP44) |
132 |
||||||||||||
注：進氣狀態P＝101325Pa溫度t=20℃ 氣體密度ρ＝1.2kg/m3b=1.05b2
GX35-1A№15D離心通風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
聯軸器 |
備注 |
|||
|
型號 |
功率 KW |
代號 |
軸孔規格mm |
||||||||||
|
ST0103 |
風機軸 |
電機軸 |
|||||||||||
|
15D |
1480 |
1 2 3 4 5 6 7 |
13838 14089 14007 1375 13290 12805 12320 |
21075 25993 30911 35827 40745 45663 50580 |
76.5 80.0 81.5 81.0 78.5 74.6 70.0 |
105.9 127.2 147.6 168.0 191.6 217.7 247.3 |
124.3 149.2 173.2 197.2 224.8 255.5 290.2 |
Y315L-4 (IP44) |
185 |
290-95×80 |
95 |
80 |
380V |
|
Y355-4 (IP23) |
220 |
350-95×100 |
100 |
6000V |
|||||||||
|
Y355-4 (IP23) |
280 |
||||||||||||
注：進氣狀態P＝101325Pa溫度t=20℃ 氣體密度ρ＝1.2kg/m3b=0.95b2

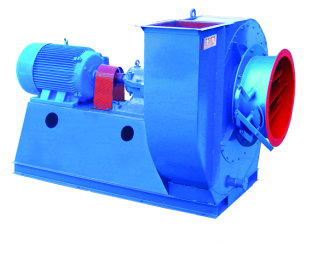

GX35-2№9D離心通風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
聯軸器（一套） |
備注 |
|||
|
型號 |
功率 KW |
代號 |
軸孔規格mm |
||||||||||
|
ST0103 |
風機軸 |
電機軸 |
|||||||||||
|
9D |
1450 |
1 2 3 4 5 6 7 |
5011 4945 4825 4678 4501 4295 4080 |
12519 14084 15649 17214 18779 20344 21909 |
79.5 80.3 79.5 77.6 74.9 71.8 68.6 |
21.91 24.07 26.37 28.82 31.34 33.80 36.18 |
25.72 28.25 30.95 33.81 36.78 39.66 42.46 |
Y200L-4 (IP44) |
30 |
200-65×55 |
65 |
55 |
380V |
|
Y225M-4 (IP44) |
45 |
200-65×60 |
60 |
||||||||||
聯系人：李經理
手機：13793313126
電話：0533-6820280
郵箱：chuanyi99@126.com
地址： 山東省淄博市周村區南郊鎮吳家工業園
