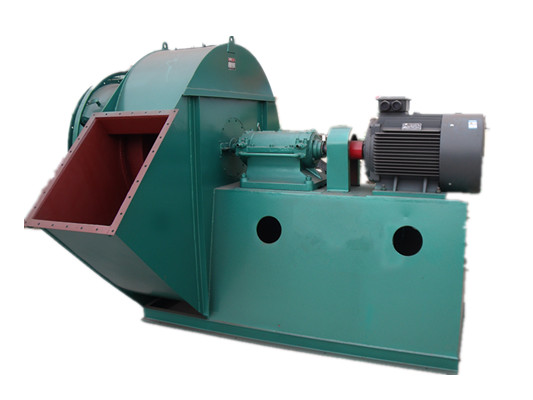

Y5-42型離心風機
1、用途 Y5-42型離心風機用于電爐、轉爐煉鋼和煉鐵的布袋除塵器之后排煙，輸送的煙氣溫度可達到140～200℃，煙氣含塵量不大于150mg/m3。也可以用于工業鍋爐和電站鍋爐的引風，在無特殊要求時礦井通風也可以使用。
2、形式 該風機有單吸和雙吸兩種形式，其傳動形式也有D式懸壁支撐和F式雙支撐兩種形式。每個機號均可以制成順時針（右）旋轉或逆時針（左）旋轉；出風口均可以按要求制成0度、45度、90度、135度、180度、225度、270度、315度，或按用戶要求的其他角度。
Y5-42型離心風機均為大號風機、均在解體情況下交貨，在現場組裝。
3、結構特點 該風要由機殼、葉輪、進風口和傳動組組成，采用調速電動機或液力偶合器等其他調整裝置，可以不裝進風口調節門，這樣不僅保證使用工況需要，也明顯節省電力和材料，更便于實行風機、電動機、儀器器儀表的一體化。如用戶需要調節門、也配套你就。
1）葉輪 由9片后彎形葉片焊接在輪蓋和輪盤之間，具有高效率（η＞85%）、低噪聲。葉輪經過靜動平衡校正，運行平穩。輪轂采用用軸套和加強板的焊接形式，強度高、重量輕、整個葉輪是由Q345（16Mn）材料制成，保證了強度和壽命具有較高的水平。
2）機殼 由普通鋼板焊成。為裝配、維修和運輸方便，根據機號不同制成二開或三開，在水平中心處有除灰門，為保證剛性，焊有多處門支撐桿。
3）進風口中單吸風機為錐弧狀整體結構。雙吸風機為進氣箱和偏心進風口，為安裝方便分成幾部分拼接。
4）傳動組 由主軸、軸承、軸承座、聯軸器等組成。可以根據用戶需要，配有整體支架，全部傳動零部件，集中其上，如果有液力偶合器，則與電動機一起均裝在整體支架上。軸承座為水冷式。
4、性能及選擇
Y5-42型離心風機性能與選用件表
|
機號 |
傳動 方式 |
轉速 /(r/min) |
全壓 /Pa |
流量 /(m3/h) |
內效率 （%） |
內功率 /KW |
電動機 |
|
|
功率/KW |
型號 |
|||||||
|
16 |
D |
1450 |
4420 |
106619 |
75 |
131 |
250 |
Y355-37-4 |
|
4971 |
99359 |
78 |
137 |
|||||
|
5688 |
90773 |
82 |
143 |
|||||
|
5912 |
87631 |
83 |
143 |
220 |
Y355-34-4 （6KV） |
|||
|
5959 |
86709 |
84 |
144 |
|||||
|
6235 |
81702 |
85 |
142 |
|||||
|
6699 |
70854 |
84 |
132 |
|||||
|
7061 |
57554 |
79 |
113 |
|||||
|
16 |
D |
960 |
1937 |
70589 |
75 |
38 |
75 |
Y315S-6 |
|
2178 |
65783 |
78 |
40 |
|||||
|
2493 |
60098 |
82 |
41 |
|||||
|
2591 |
58016 |
83 |
42 |
55 |
Y280M-6 (380V) |
|||
|
2612 |
57407 |
84 |
42 |
|||||
|
2772 |
54092 |
85 |
42 |
|||||
|
2936 |
46910 |
84 |
38 |
|||||
|
3095 |
380105 |
79 |
38 |
|||||
|
18 |
D |
1450 |
5595 |
151807 |
75 |
236 |
450 |
Y400-46-4 |
|
6291 |
141470 |
78 |
247 |
|||||
|
7199 |
129245 |
82 |
258 |
|||||
|
7483 |
124771 |
83 |
259 |
315 |
Y355-43-4 (6KV) |
|||
|
7542 |
123495 |
84 |
259 |
|||||
|
7891 |
119330 |
85 |
262 |
|||||
|
8479 |
100884 |
84 |
238 |
|||||
|
8936 |
81948 |
79 |
203 |
|||||
|
18 |
D |
960 |
2452 |
100507 |
75 |
68 |
132 |
Y315M3-6 |
|
2758 |
93662 |
78 |
72 |
|||||
|
3156 |
85569 |
82 |
75 |
|||||
|
3280 |
82607 |
83 |
75 |
90 |
Y315M1-6 (380V) |
|||
|
3306 |
81738 |
84 |
75 |
|||||
|
3459 |
79005 |
85 |
6 |
|||||
|
3717 |
66792 |
84 |
69 |
|||||
|
3917 |
54255 |
79 |
59 |
|||||
|
20 |
D |
1450 |
6907 |
208239 |
75 |
400 |
710 |
Y450-50-4 |
|
7767 |
196781 |
78 |
426 |
|||||
|
8887 |
177291 |
82 |
438 |
|||||
|
9238 |
171154 |
83 |
439 |
560 |
Y400-544 (6KV) Y400-50-4 (6KV) |
|||
|
9311 |
169353 |
84 |
438 |
|||||
|
9943 |
159574 |
85 |
441 |
|||||
|
10468 |
138387 |
84 |
402 |
|||||
|
11032 |
112411 |
79 |
344 |
|||||
Y5-42型離心風機性能與選用件表
|
機號 |
傳動 方式 |
轉速 /(r/min) |
全壓 /Pa |
流量 /(m3/h) |
內效率 （%） |
內功率 /KW |
電動機 |
|
|
功率/KW |
型號 |
|||||||
|
20 |
D |
960 |
3028 |
137869 |
75 |
116 |
220 |
Y400-37-6 |
|
3404 |
130282 |
78 |
124 |
|||||
|
3895 |
117379 |
82 |
127 |
|||||
|
4049 |
113316 |
83 |
127 |
160 |
Y315M2-6 (380V) |
|||
|
4081 |
112123 |
84 |
127 |
|||||
|
4358 |
105649 |
85 |
128 |
|||||
|
4588 |
91621 |
84 |
117 |
|||||
|
4836 |
74424 |
79 |
100 |
|||||
|
22.4 |
D |
960 |
3796 |
198676 |
75 |
209 |
400 |
Y450-50-6 |
|
4269 |
180508 |
78 |
214 |
|||||
|
4886 |
164909 |
82 |
224 |
|||||
|
5078 |
159310 |
83 |
225 |
315 |
Y400-50-6 |
|||
