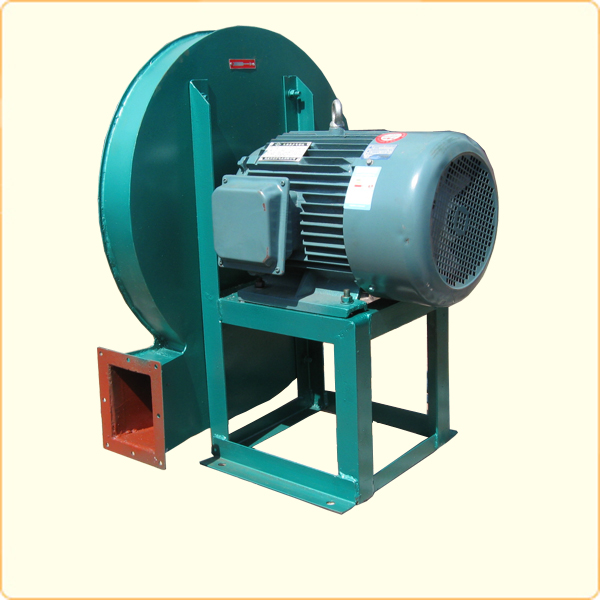

8-18-101高壓離心風機
一、簡介
8-18-101型高壓離心風機適用于一般工廠的鍛冶爐及某些設備的高壓強制通風用，既可用作輸入氣體，也可用作輸出氣體，它適用于排送空氣或其他不自燃，對鋼鐵材料無腐蝕性的不含有粘性物質之氣體。排送空氣的溫度不超過80℃，氣體所含的塵土及硬 質細顆粒物不大于150mg/m3。
此系列通風機依工作輪直徑之不同，分為№4、№5、№6、№7、№8、№10、№12、№14及№16九種機號。其全壓范圍為3432～1667Pa，風量范圍為600～50000m3/h。
從電動機一端正視，葉輪按順時針旋轉者稱右轉風機，逆時地方向旋轉者稱為左轉風機。此系列通風機可制成右旋轉或左旋轉方向的，按訂貨要求制造。
8-18-101型№4～10的出風口位置以機殼的出風口角度表示。每種旋轉方向的均可制成0度、45度、90度、135度、180度與225度六個位置。8-18-101№12～16的風口位置以出風口角度作分子，進空氣的進風口角度作分母，以分數形式表示。每種旋轉方向均可制成0°/45°、0°/90°、0°/135°、90°/135°、180°/45°、180°90°、270°/45°、270°/90°、270°/135°等九個位置，按訂貨要求制造。
二、風機性能換算
風機的性能是指風機的主軸轉數n(r/min)，全壓H(Pa)，流量Q(m3/h)，軸功率N(KW)，效率η(%)等，風機的性能一般是指在標準狀態時的風機性能，無論技術文件或訂貨要求的性能，除特殊訂貨者外，均指標準狀態下的風機性能。
標準狀態系指：大氣壓力P=760mmHg，大氣溫度t=20℃，相對溫度X=50%時的空氣狀態。在標準狀態時空氣的比重r=1.2kg/m3，落體加速度g=9.8m/sec2，此時空氣的密度ρ=0.1224kg·sec2/m4。
當使用狀態為非標準狀態時，可按下列關系式將使用性能換算為標準狀態時之性能。
1、改變比重r，轉數n時換算式：
η1=η2
2、改變轉數n，大氣壓力P，氣體溫度t時的換算式：
η1=η2
其中：注腳“2”表示已知性能，注腳“1”表示所求之性能。
風機所需功率可按下式計算：
其中：ηm—機械效率，若風機采用電動機直聯傳動ηm可取1。采用聯軸器直聯傳動ηm可取0.98。
三、風機安裝
1、在安裝前應詳細檢查風機是否包裝運輸，保管不善而有損壞，尤其對葉輪主軸等機件更應特別細致檢查。
2、風機放置在基礎上后，必須用水平儀校正，且與地面自然接合，不得敲打螺釘強制連接，以防底座變形。
3、在風機出風口管道和進風口管道上必須裝設調節流量的裝置，如閘門、節流門等。在調節裝置與風機出氣口之間的管道上須裝壓力計，以便準確調節。
4、風機所輸送的介質如含有過多的雜質時，應在進風口管道中安裝除塵裝置，排除雜質。
四、風機的操作規程
1、起動前的檢查：
(1)用手慢慢轉動葉輪，檢查是否與進風口有磨擦，如有磨擦應檢查調正
(2)檢查機殼內部及通風管道是否遺有雜物，進風管道調節器及出風口閘門是否靈活。
(3)在電源線上接上電流表及電壓表。
2、風機的啟動：
(1)將進風口調節器關閉，出風口調節門全開。
(2)開動電動機，使風機在空轉情況下啟動，然后逐漸達到正常轉數，但空轉時間不應小于10分鐘。
(3)稍稍打開進風口調節器，然后慢慢地逐漸增大，并調正到額定工況，此時應隨時注意電動機是否過載。
(4)風機開動后需經常注意風機各部分是否有不正?，F(xiàn)象，有否不正常聲音，如有金屬相擦聲音立即停車檢查。
(5)風機的運轉試驗，應首先空載下進行，如果空載運轉良好，再在額定工況下連續運轉。安裝后風機在額定工況下試運轉時間不小于4小時。
3、風機的停車：
(1)關閉進風管道的調節器，然后關閉出風管道中的調節門，使風機空轉，藉以防止氣體倒流。
(2)拉開電源開關，使電動機與電源切斷。
五、風機的維護和檢修
1、經常擦試風機設備，清除油垢及塵土，尤其風機轉子因為不清潔會造成轉子不平衡，影響機體轉動和降低使用壽命。
2、定期嚴格檢查葉輪鉚釘有否脫落，葉片及焊縫有否開裂等現象。發現異?，F(xiàn)象，及時檢修。
8-18-101型性能與選用件對照表
|
機號 |
轉速 r/min |
序 號 |
壓力系數
|
全壓 Pa |
流量系數
|
風量 m3/h |
空氣效率 % |
空氣動力 KW |
軸動力 KW |
加動 力 |
采用動力 KW |
電動機 |
|
|
型號 |
動力KW |
||||||||||||
|
4A |
2900 |
1 2 3 4 5 6 7 8 |
0.77 0.81 0.825 0.83 0.83 0.81 0.785 0.764 |
3413 3589 3658 3677 3677 3589 3481 3383 |
0.0225 0.0275 0.0325 0.037 0.042 0.0455 0.051 0.0557 |
619 756 895 1019 1150 1280 1400 1535 |
58.5 62 64 65 64.5 63 61 58.5 |
1 1.2 1.42 1.5 1.84 2.02 2.22 2.46 |
1.02 1.22 1.45 1.63 1.88 2.06 2.26 2.5 |
20 |
1.22 1.23 1.74 1.96 2.26 2.74 2.71 3 |
Y90S-2
Y90L-2
Y100L-2
|
1.5
2.2
3
|
|
5A |
2900 |
1 2 3 4 5 6 7 8 |
0.77 0.81 0.825 0.83 0.83 0.81 0.785 0.764 |
5335 5619 5717 5747 5747 5619 5443 5296 |
0.0225 0.0275 0.0325 0.037 0.042 0.0455 0.051 0.0557 |
1210 1480 1740 1980 2250 2500 2740 3000 |
58.5 62 64 65 64.5 63 61 58.5 |
3.05 3.73 4.325 4.9 5.57 6.2 6.8 7.56 |
3.12 3.8 4.4 5 5.7 6.34 6.95 7.7 |
20
15
|
3.74 4.56 5.28 6 6.55 7.3 8 8.85 |
Y112M-2 Y132S1-2
Y132S2-2
Y160M1-2
|
4 5.5
7.5
11
|
|
6A |
2900 |
1 2 3 4 5 6 7 8 |
0.77 0.81 0.825 0.83 0.83 0.81 0.785 0.764 |
7698 8090 8238 8287 8287 8090 7845 7610 |
0.0225 0.0275 0.0325 0.037 0.042 0.0455 0.051 0.0557 |
2090 2560 3020 3440 3800 4320 4750 5180 |
58.5 62 64 65 64.5 63 61 58.5 |
7.65 9.30 10.8 12.4 13.9 15.4 16.9 18.7 |
7.8 9.5 11 12.7 14.2 15.7 17.2 19.1 |
15 |
8.96 10.92 12.65 14.6 16.3 18.0 19.8 21.98 |
Y160M1-2
Y160M2-2
Y160L-2
Y180-2
|
11
15
18.5
22
|
8-18-101型性能與選用件對照表
|
機號 |
轉速 r/min |
序 號 |
壓力系數
|
全壓 Pa |
流量系數
|
風量 m3/h |
空氣效率 % |
空氣動力 KW |
軸動力 KW |
加動 力 |
采用動力 KW |
電動機 |
|
|
型號 |
動力KW |
||||||||||||
|
7D |
2900 |
1 2 3 4 5 6 7 8 |
0.77 0.81 0.825 0.83 0.83 0.81 0.785 0.764 |
10493 10915 11229 11278 11278 10915 10689 10395 |
0.0225 0.0275 0.0325 0.037 0.042 0.0455 0.051 0.0557 |
3320 4050 4800 5450 6200 6850 7500 8200 |
58.5 62 64 65 64.5 63 61 |
||||||
