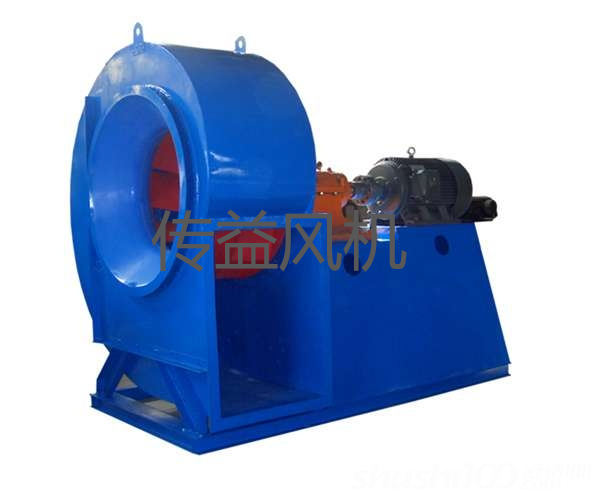

離心風機的應用在生活中是十分廣泛和普及的，作為生產生活的一大助力，為我們的生活帶來了諸多便利和快捷。在設計離心風機的過程中，我們需要考慮到諸多參數和環境帶來的影響。離心風機有各種形制，我們本次所研究的就是帶前導流器軸流風機的輪轂葉片頂部角度和導葉角度。這些對離心風機的工作性能都會產生諸多影響，每次改變一個角度，都會使得離心風機的性能發生變化。

本次試驗我們使用的輪轂直徑d1為0.4米，葉頂直徑d2為0.7米，風機轉速n為18轉每秒，容積流量qv為1.8立方米每秒，工作過程中風機的靜壓為120 Pa，風機的總效率為85%。有了這些參數，我們就可以計算離心風機出口速度為2.861米每秒，風機的動壓為20.31 Pa，繼而得到風機的全壓Pt為158.43Pa，然后就可以得到葉輪全壓為180.5Pa.進而計輪轂的部分速度為16.06米每秒，輪轂的徑向速度得為8.06米每秒，輪轂的周向速度為10.21米每秒。這樣我們就可以計算到輪轂的相對速度為22.06米每秒。然后就得到輪轂部分的計算為1.03米每秒。計算截面沖角a為8.02度。輪轂處的葉片角度為28.61度，葉頂部分的圓周速度為32.16米每秒，葉頂?shù)闹芟蚍炙俣葹?/span>5.02米每秒，葉頂?shù)膹较蚍炙俣葹?/span>8.26米每秒，這樣就得到了葉頂?shù)南鄬Ψ炙俣葹?/span>35.45米每秒。葉頂部分的升力洗漱為0.826米每秒，葉頂部分的截面沖角為6.153度，葉頂出的葉片角度可以得到為20.13度，這樣我們就可以計算得到風機輪轂處導葉角度為55.10度，風機葉頂處的導葉角度為34.92度。這就完成了我們的計算過程。
