    近年來，工業用引風機通常會在電動機上安裝調速裝置，代替了傳統的擋板、閥門調節方法，從而根據工況需要調節風機的輸出頻率，既能在需要時高速運行，也能在狀況允許時降低轉速節約電能，實現節能低耗，降低設備噪音，從而達到環保的目的。通過變頻器調節的引風機具有幾個明顯優勢，一是可調速范圍大，平衡性好；二是工人操作簡單，方便維護；三是節能效果顯著且滿足性能需要。

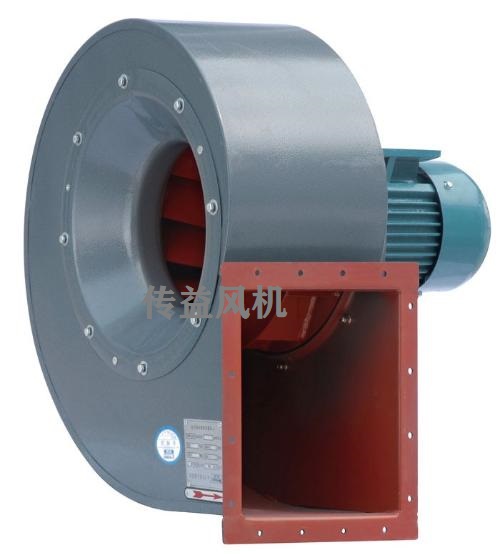

    下面對引風機擋板節流與變頻調速節電計算過程做簡要說明，首先要了解基本參數，本次以M6-31-14 No14型引風機為例，電動機為Y315M-4型，變頻器采用SB 12 S 132,擋板為φ630蝶閘，高效點流量額定點為41200m3/h，高效點全壓額定點為66564Pa，高效點風機內功率額定點92。接下來對基本參數進行分類，一是額定點（TB點、用戶所提最大流量性能點），按照用戶指定的最大性能點或取M6-31No 14引風機的最高效率點為額定點，不用變頻器和擋板，得到流量為41200，壓力為6563Pa，轉速為1450m3/h，以此類推得到只用變頻器或擋板的參數，最后進行計算，額定流量時電動機輸入功率為全壓內功率比上電動機效率得到97.8kw，采用擋板調節流量時電動機輸入功率為78.6kw，采用變頻調速調節流量時電動機輸入功率為50kw，由此得出節電率為0.36，節電功率數是28.3kw，變頻器輸出頻率為40Hz。
